Как да намерим добър ръчен 3D лазерен скенер

Не пренебрегвайте това важено устройство!

Когато избираме ръчен 3D лазерен скенер, ние често преценяваме качеството му главно в зависимост от параметрите, особено от точността. Точността обаче е само един от основните параметри. Друга важна характеристика, която обикновено не се появява в таблицата с параметри, е повторяемостта. Аспектът на повторяемост допълва окончателния преглед на производителността на 3D скенера. За да покажем важността на повторяемостта в процеса на избор на подходящия продукт за вашето конкретно приложение, ние ще разгледаме подробно най-новия ръчен 3D лазерен скенер FreeScan UE на Shining 3D, като пример за извършване на задълбочен анализ на продукта.

01 Точност

Точността е много важен параметър, когато става въпрос за 3D сканиране и 3D метрология. Разликата при измерване между действителната измерена стойност (или средната стойност на измерването) и реалната стойност се нарича грешка. Колкото по-малка е грешката, толкова по-добра е точността.

Лазерният ръчен 3D скенер FreeScan UE възприема алгоритъма на Глобалния контрол на регистрация на грешките(GREC), разработен от SHINING 3D, който може да постигне точност от 0,02 мм и точност на обема от 0,02 мм + 0,04 мм / м в съответствие със стандартите за тестване на VDI / VDE. Той може да отговори на изискванията за проверка на различни сценарии на приложение.

Проверка на точността

Съгласно стандарта за валидиране VDI / VDE, FreeScan UE е използван за сканиране на стандартната бухалка десет пъти. Получените данни бяха импортирани в измервателния софтуер и сферичното разстояние на всяко измерване беше сравнено със стандартните стойности. Резултатите от сравнението са показани по-долу.

Със син цвят е показани стандартните стойности, с оранжев цвят измерените стойности

Забележка: Стандартното сферично разстояние на бухалката е сертифицирано от специален сертифициращ орган.

Очевидно е, че максималното отклонение е 0,0474, а минималното отклонение е 0,0013 mm от резултатите от десетте измервания на FreeScan UE, което показва отлично ниво на точност.

02 Повторяемост

Точността на измерването включва не само точността, но и прецизността на измерването. Ние често се фокусираме върху точността и сме склонни да пренебрегваме прецизността. Прецизността се отнася до степента на съответствие между стойностите, измервани при едни и същи условия многократно, което също се нарича повторяемост.

Точността на скенера може да бъде илюстрирана като стрелба с лък. Само, когато стрелецът е в състояние да удари центъра на мишена и да задържи тази честота на удари всеки път, когато стреля, той се счита за добър стрелец. Точността може да се отнесе като отклонение между всеки удар и целта, докато прецизността описва отклонението между множество удари. Следващите фигури показват разликата между точност и прецизност интуитивно.

Фигура 1 показва ниска точност с висока прецизност. Целта е уцелена в централно положение, но е по-далеч от центъра на мишената. Аналогично на 3D скенера, тази картина показва, че оборудването не е много точно, но измерванията са стабилни в определен диапазон.

Фигура 2 демонстрира висока степен както на точност, така и на прецизност от множеството попадения в центъра на мишената. Аналогично на 3D скенера, тази цифра показва, че 3D скенерът е точен и прецизен в своите измервания и се представя добре.

Фигура 3 показва ниско ниво на точност и прецизност. Всички точки са разпръснати и са далеч от центъра на мишената. 3D скенерът с тези характеристики не е нито точен, нито прецизен.

Фигура 4 показва висока степен на точност и ниска степен на прецизност. Всички уцелени места са в близост до центъра на мишената, но са много разпръснати. 3D скенер с тези характеристики показва, че измерванията са точни, но нестабилни.

Измерване на повторяемост

Измервателният метод на повторяемост е много интуитивен, като просто се извършват множество измервания на едни и същи детайли. При проверката на точността по-горе можем да стигнем до извода, че чрез сравнение между сферичното разстояние от правата и стандартната стойност, ръчният 3D лазерен скенер FreeScan UE може да поддържа отклонението в десет измервания в рамките на 0,0013 mm - 0,0474 mm.

Инженерът отново извърши измерването на два примерни детайла, сканираните данни бяха внесени за анализ на отклоненията. Хроматограмата показва, че: Когато FreeScan UE сканира един и същи детайл няколко пъти, резултатите от измерванията са стабилни и надеждни и не се влияят от състоянието на устройството.

03 Безпроблемна работа

Безпроблемната работа и ефективността на процеса на сканиране са от решаващо значение при използването на 3D скенера. Това може да бъде най-добре интуитивно оценено в практика при сканиране на място .

Лазерният ръчен 3D скенер FreeScan UE може да достигне максимална площ на сканиране от 510 mm * 520 mm, в комбинация с интелигентни алгоритми, което му позволява да получава висококачествени данни за сканиране на големи примерни изделия проби бързо и безпроблемно.

Проверка за безпроблемна работа с лъскави и метални повърхнини

Проверихме безпроблемната работа и по време на сканиране на автомобил с лъскава черна повърхност. Преди сканирането отделихме около 5 минути, поставяйки маркери на половината от каросерията на автомобила. Не се изисква предварителна обработка с прах и повърхността може да се сканира директно. Сканирането с FreeScan UE на половината от повърхнитна на автомобила отне около 7 минути.

04 Преносимост и тегло

С непрекъснатото усъвършенстване на технологията за 3D сканиране и разнообразяването на сценариите за приложение, изискванията за удобство при работа с устройството непрекъснато се увеличават. Лазерният 3D скенер FreeScan UE е проектиран въз основа на подобряване на удобството на потребителя при работа. Независимо, че разработката се концентрира върху производителността на продукта, също така напълно отчита теглото на оборудването. С тегло само 670 грама, продуктът е адаптиран лек дизайн, с помощта на специално разработения куфар, подходящ при пътуване със самолет, можете лесно да носите устройството навсякъде.

05 Степен на съвместимост със софтуер за Инспекция

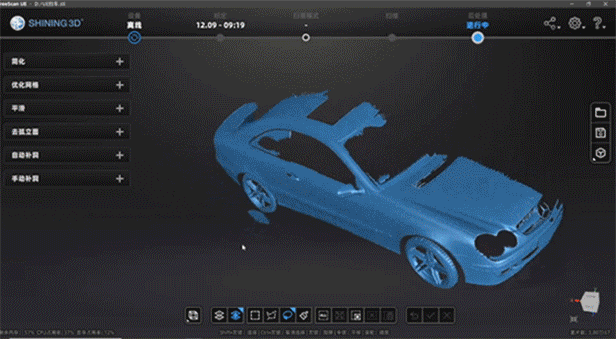

В процеса на използване на 3D скенера степента на съвпадение и съвместимост със софтуер за Инспекция ще се отрази на практическата работа при използването на скенера, които постепенно се превърнаха в критерий за оценка на 3D скенера. Като добър асистент за инспекция в производствена среда, лазерният ръчен 3D скенер FreeScan UE поддържа безпроблемно свързване на сканираните данни със софтуера за Инспекция. След приключване на сканирането, кликнете върху иконата от дясната страна на софтуера, можете директно да импортирате сканираните данни в избрания софтуер за Инспекция, спестявайки време и увеличавайки ефективността. (Забележка: Избраният от Вас софтуер за Инспекция трябва да бъде инсталиран и настроен на същия компютър)

Като цяло оценката на производителността на ръчния 3D лазерен скенер зависи главно от гореспоменатите аспекти: точността е основният стандарт, но трябва да се вземе предвид и повторяемостта; безпроблемното протичане на процеса на сканиране, удобството за използване и съвместимостта със софтуера за Инспекция, също са важни критерии, които засягат последващата употреба от потребителя. Разбира се, поради различни сценарии на използване, оценката на 3D скенера ще бъде различна. При този конкретен анализ на оборудването, се потвърждаба доброто представяне на лазерния 3D скенер FreeScan UE!
