Ускорете и рационализирайте Проверката на Качеството с Geomagic Control X: цялостно софтуерно решение

Geomagic Control X е мощно софтуерно решение за Измерване и Контрол на качеството в производствената и инженерната промишленост. Той може да направи това, което традиционните методи за измерване не могат (например координатни измерващи машини и шублери не могат ефективно да получат пълни данни при проверка на детайли, които са склонни към деформация или огъване). Geomagic Control X помага на компаниите бързо и лесно да проверят точността на своите продукти и да гарантират съответствие с индустриалните стандарти.

Ключовата роля на Geomagic Control X е способността му да представя дигитално 3D модели на физически части, което позволява на потребителите бързо да заснемат изключително подробни и точни цифрови изображения на техните продукти за използване при проверка и анализ.

Първо импортираме данните, сканирани с помощта на FreeScan UE Pro и CAD данните за продукта в Geomagic Control X, след това използваме функцията „Най-добро подравняване“. Този инструмент позволява на потребителите да подравнят сканирания обекта с CAD модела на обекта, като гарантират, че двата модела са в една и съща позиция и ориентация за сравнение.

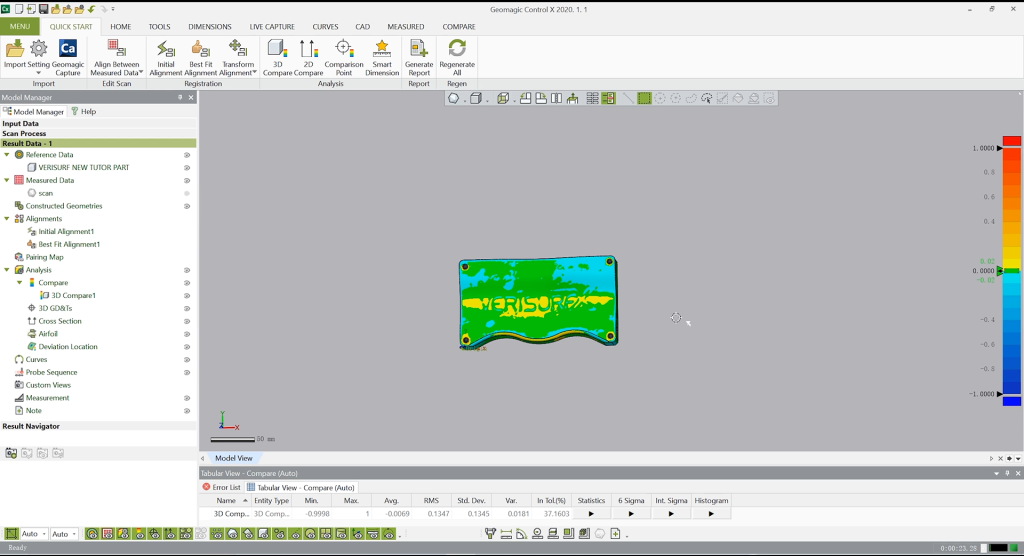

След това използвахме функцията „3D сравнение“, където можем да зададем допустимото максимално отклонение и специфичен толеранс между сканираните данни и CAD модела.

Всички разлики, които надвишават дефинирания толеранс, ще бъдат подчертани на хроматограмата, което прави зоната, която се нуждае от допълнителна проверка, лесна за идентифициране. Колкото по-тъмен е цветът, толкова по-голямо е отклонението между сканираните данни и cad файла. Ако искате да знаете точното отклонение на точка, просто използвайте инструмента за сравнение на точки, за да покажете конкретната стойност на отклонението.

В допълнение, функцията „Dimension“ е полезен инструмент в Control X, който позволява на потребителите да измерват специфични размери на 3D модел, като дължина, ширина, височина и диаметър. Потребителите могат да измерват ъгъла между две линии или равнини с помощта на „Angular Dimension“. Тази функция се използва за определяне дали ъглите на повърхностите или линиите на детайла съответстват на тези в CAD файла. „Radial Dimension“ позволява на потребителите да измерват радиуса на кръгла характеристика като отвори или извити повърхности. Това може да бъде полезно за проверка, дали отворите са с правилния размер или дали повърхнините са с правилния радиус.

Като цяло Geomagic Control X е идеалният избор за подобряване на качеството и ефективността на продукта.
