FreeScan Combo: 3D лазерно сканиране за контрол на качеството на изделия от листов материал

В Испания технологичен център, наречен Eurecat, сеизправя пред предизвикателствата на проверката на индустриални части от листов материал. Екипът трябвало да работи ефективно, но строгите изисквания за проверка на качеството на продуктите надхвърлят възможностите на техния лек 3D скенер, който работи със структурирана светлина. След прилагане на 3D лазерно сканиране за инспекция на листовия метал (лазерен 3D скенер FreeScan Combo на SHINING 3D), Eurecat преодоля предизвикателството на контрола на качеството и подобрява ефективността на дигитализация повече от 5 пъти.

Клиент: Eurecat

Местоположение: Испания

Продукти: Проектиране и разпространение на ISF машини, производство на детайли от листов материал

Необходимост: Проверка на качеството на детайли от листов материал

Решение: 3D скенер SHINING 3D FreeScan Combo

Резултати:

● Лъскави и отразяващи части могат да се сканират без използване на сканиращи спрейове

● Процесът на цифровизация се ускорява с 80%

● Могат да бъдат заснети и фини детайли

Eurecat предоставя иновативни технологии, които предлагат решения за различни сектори, включително промишлени, цифрови, биотехнологични и устойчиви. В индустриалния сектор те създадоха ново поколение ISF машини, за да улеснят внедряването на технологията за постепенно формоване на метални листове (ISF) в индустрията. ISF е технология, подходяща за производство на сложни, непризматични и органично оформени части, позволяваща производството на детайли от листов материал със сложна геометрия. Това е отлично решение за компании, произвеждащи продукти в автомобилната, авиационната, механичната индустрия и индустрията за домакински уреди. В допълнение към разработването на машини, Eurecat предлага персонализиране и услуги за производство на кратки серии изделия от листов материал и алуминий.

ISF машина

Независимо, дали като разработчик на машини или производител на части, Eurecat трябва да измерва изделията, за да гарантира правилното функциониране на машината и качеството на произведените части.

Предизвикателства при сканиране на детайли от листов материал

Eurecat се нуждаеше от надежден и ефективен начин за дигитализиране и измерване на частите от листов материал, които проектира и произвежда. От 2015 г. те използват 3D скенер, работещ със технологията на структурирана светлина. Въпреки че това е бърза и надеждна техника за дигитализиране, те все пак са се сблъскават с две значителни трудности:

ОТРАЗЯВАЩИ, ЛЪСКАВИ ПОВЪХНИНИ

3D Скенерите, които използват технологията със структурирана светлина имат ограничения при получаването на данни върху отразяващи повърхности. Предмети като ламаринени части изискват сканиращ спрей за матиране на повърхността преди сканиране. „Това със сигурност беше бъркотия, тъй като добави допълнителни стъпки към нашия работен процес и досадни задачи за почистване след това“, разказва служител от Eurecat.

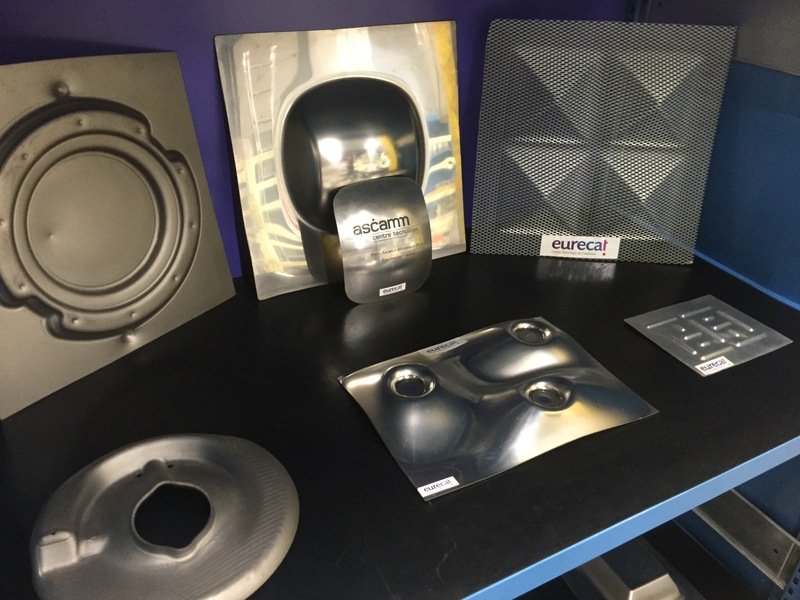

Детайли от листов материал произведени от Eurecat

ОСНОВНИ ФУРНКЦИИ

3D Скенерите със структурирана светлина имат и ограничения при улавянето на фини детайли. „Повечето от формите, с които работим, са гладки и лесни за дигитализиране, но с важни малки детайли в геометрията, като извити ъгли или режещи ръбове, и не могат да бъдат измерени с достатъчна детайлност ,и разделителна способност“, разказва още, служител от Eurecat.

3D лазерно сканиране за контрол на качеството на изделия от листов материал

Eurecat се стреми да реши горните проблеми със синя лазерна технология. Лазерни скенери сис синя светлина могат да дигитализират обекти с лъскави и отразяващи повърхности без сканиращи спрейове и да предоставят модели с висока детайлност и подробности.

По тази причина от Eurecat избрат да използват 3D скенер FreeScan Combo.

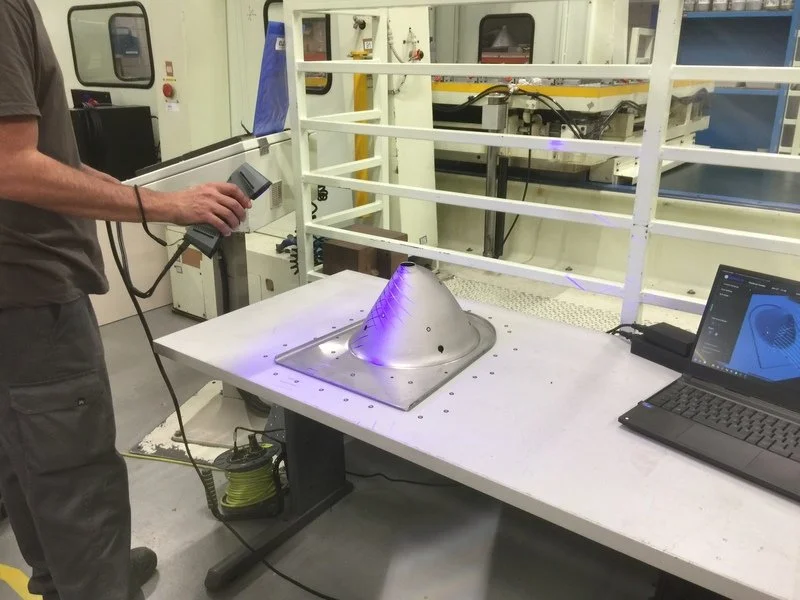

Оборудваният със син лазер FreeScan Combo позволява на Eurecat да получава данни директно от отразяващи метални части, спестявайки им много време. Процесът на дигитализация отнема 80% по-малко време, без стъпките на пръскане със спрей и почистване, съкращавайки времето от 30 минути на 5 минути.

Освен това 3D скенерът FreeScan Combo е с точност до 0,02 mm, което гарантира по-надеждни резултати. Режимът на 7 паралелни лазерни линии е подходящ за улавяне на фини детайли, като по този начин помага на инспекторите да измерват по-малки ключови характеристики.

„Технологията със синия лазер на скенера FreeScan Combo беше обещаваща стъпка напред в технологията на 3D сканиране“, споделя екипа от Eurecat, „изглежда, че се справи директно с болезнените точки, от които страдахме преди.“

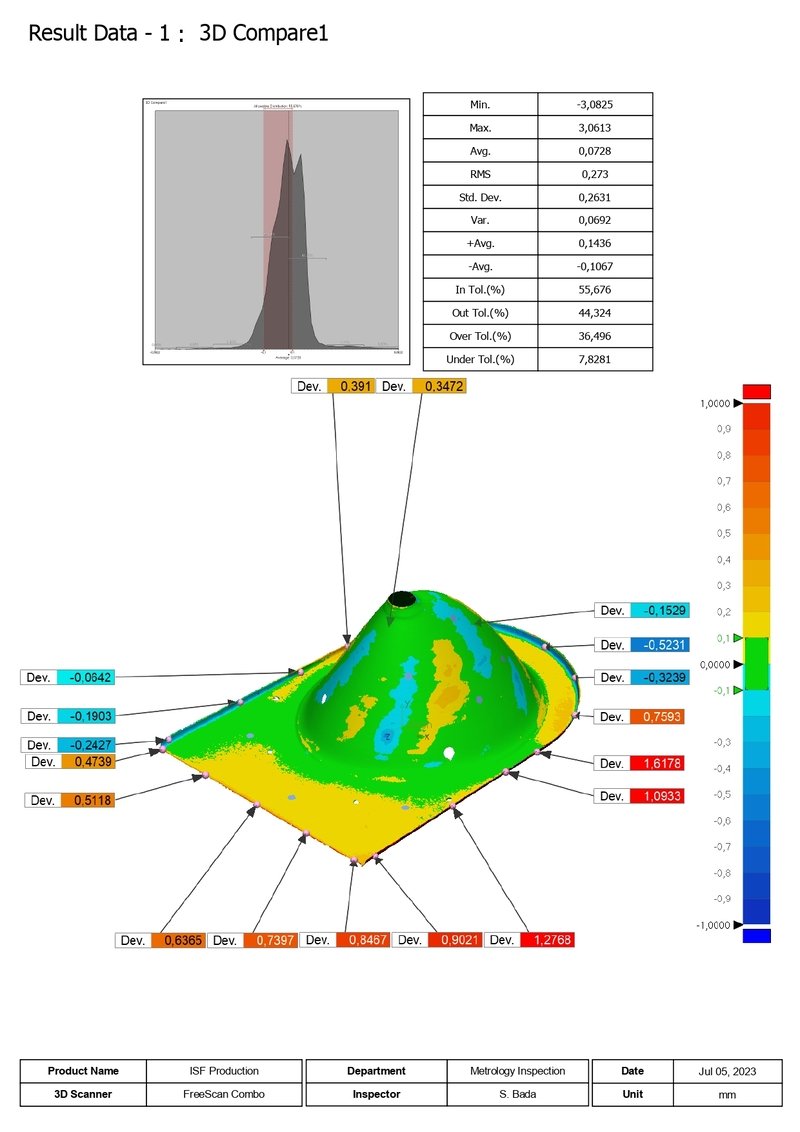

Данни от проверката

След 8 години използване на технология със структурирана светлина за 3D сканиране, преминаването към синя лазерна технология трансформира процеса на контрол на качеството на компанията Eurecat. С помощта на лазерния 3D скенер FreeScan Combo на SHINING 3D сканирането на отразяващи повърхности вече не е предизвикателство, а способността за улавяне на фини детайли е подобрила цялостната точност на проверката.

Имате ли нужда от помощ за ефективността на проверката на качеството? Искате ли да уловите детайлите бързо и с висока точност? Ако е така, научите повече за лазерния скенер FreeScan Combo 3D от SHINING 3D. Свържете се с нас сега kdragneva@spacecad.bg!
